Сборочные единицы и детали трактора/бульдозера Т-170/Б-170
Управление дизелем и пусковым двигателем Б170

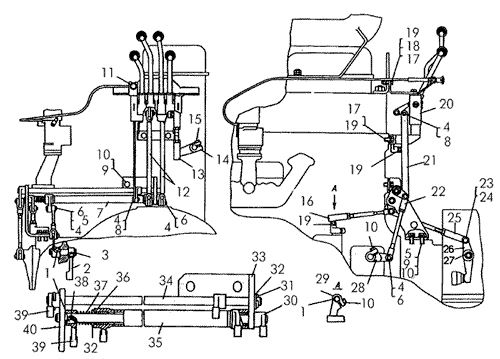

Рис. 156 Управление дизелем с пусковым двигателем Б-170
|
Поз.
|
Наименование
|
Артикул
|
Кол-во в сборке | Входит в сборку |
|
0
|
Управление дизелем с пусковым двигателем
|
51-74-10СП
|
1 | _ |
|
1
|
Шпонка
|
700-34-2014
|
5 | 51-74-10СП |
|
2
|
Рычаг
|
51-74-2
|
1 | _ |
|
3
|
Валик
|
51-74-10
|
1 | _ |
|
4
|
Шплинт
|
2,5Х25
|
10 | _ |
|
5
|
Шайба
|
31308
|
3 | _ |
|
6
|
Ось
|
700-47-2045
|
8 | _ |
|
7
|
Мостик переходной
|
51-74-130СП
|
1 | _ |
|
8
|
Ось
|
700-47-2075
|
2 | _ |
|
9
|
Шайба
|
10ОТ65Г09
|
4 | _ |
|
10
|
Болт
|
М10Х30.58.019
|
7 | _ |
|
11
|
Тяга
|
51-47-220СП
|
1 | _ |
|
12
|
Тяга
|
51-74-131СП
|
2 | _ |
|
13
|
Тяга
|
16-74-196СП
|
1 | _ |
|
14
|
Рычаг
|
16-04-23
|
1 | _ |
|
15
|
Болт
|
М10Х30.58.019
|
7 | _ |
|
16
|
Тяга
|
16-74-185СП
|
1 | _ |
|
17
|
Болт
|
М12Х30.58.019
|
4 | _ |
|
18
|
Гайка М12Х6.019
|
М12Х6.019
|
2 | _ |
|
19
|
Шайба
|
12ОТ65Г09
|
7 | _ |
|
20
|
Блок управления дизелем с пусковым двигателем
|
51-74-208СП
|
1 | _ |
|
21
|
Тяга
|
51-74-46
|
1 | _ |
|
22
|
Тяга
|
51-74-133СП
|
1 | _ |
|
23
|
Палец
|
17317
|
1 | _ |
|
24
|
Шплинт
|
3,2Х25
|
1 | _ |
|
25
|
Тяга
|
50-12-237СП
|
1 | _ |
|
26
|
Рычаг
|
21-74-1
|
1 | _ |
|
27
|
Шплинт
|
5Х50
|
1 | _ |
|
28
|
Рычаг
|
17-74-43
|
1 | _ |
|
29
|
Рычаг
|
51-74-74
|
1 | _ |
|
30
|
Валик
|
51-74-188СП
|
1 | 51-74-130СП |
|
31
|
Шплинт
|
3,2Х22
|
1 | 51-74-130СП |
|
32
|
Шайба
|
31484
|
2 | 51-74-130СП |
|
33
|
Кронштейн
|
51-74-136СП
|
1 | 51-74-130СП |
|
34
|
Валик
|
51-74-135СП
|
1 | 51-74-130СП |
|
35
|
Валик
|
51-74-137СП
|
1 | 51-74-130СП |
|
36
|
Сальник
|
700-77-84-01
|
2 | 51-74-130СП |
|
37
|
Пружина
|
38356
|
1 | 51-74-130СП |
|
38
|
Шплинт
|
3,2Х40
|
2 | 51-74-130СП |
|
39
|
Рычаг
|
51-74-7
|
2 | 51-74-130СП |
|
40
|
Кронштейн
|
51-74-50
|
1 | 51-74-130СП |
