Сборочные единицы и детали трактора/бульдозера Т-170/Б-170
Турбокомпрессор т170

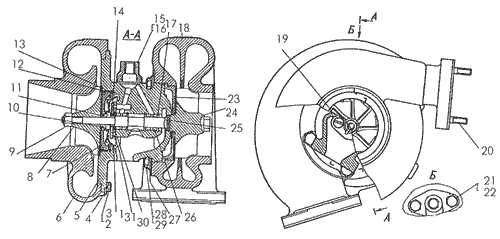

Рис. 128 Турбокомпрессор ТКР 8,5С Б-170
|
Поз.
|
Наименование
|
Артикул
|
Кол-во в сборке | Входит в сборку |
|
0
|
Турбокомпрессор ТКР-8,5
|
51-54-1СП
|
1 | _ |
|
1
|
Щиток
|
51-54-102СП
|
1 | _ |
|
2
|
Болт М6х14.88.35.019
|
М6Х14.88.35.019
|
7 | _ |
|
4
|
Шайба
|
700-31-2606
|
7 | _ |
|
5
|
Корпус подшипников
|
51-54-3
|
1 | _ |
|
6
|
Корпус компрессора
|
51-54-29
|
1 | _ |
|
7
|
Диск
|
51-54-5
|
1 | _ |
|
8
|
Колесо компрессора
|
51-54-7
|
1 | _ |
|
9
|
Гайка
|
700-30-2345
|
1 | _ |
|
10
|
Кольцо
|
51-54-10
|
1 | _ |
|
11
|
Кольцо
|
51-54-15
|
1 | _ |
|
12
|
Кольцо
|
51-54-18
|
2 | _ |
|
13
|
Кольцо
|
700-40-7385
|
1 | _ |
|
14
|
Подшипник упорный
|
51-54-9
|
1 | _ |
|
15
|
Фланец
|
51-09-178
|
1 | _ |
|
16
|
Прокладка
|
700-40-5650
|
1 | _ |
|
17
|
Кольцо
|
700-39-503
|
3 | _ |
|
18
|
Корпус турбины
|
51-54-1
|
1 | _ |
|
19
|
Винт В.М6-8gх16.58.019
|
В.М6-8gХ16.58.019
|
3 | _ |
|
20
|
Шпилька 2М8х1,25-3p/1-6gх22/66/029
|
2М8Х1,25-3p/1-6gХ22/66/029
|
3 | _ |
|
21
|
Болт
|
М8Х20.58.019
|
2 | _ |
|
22
|
Шайба
|
8Т65Г09
|
2 | _ |
|
23
|
Экран
|
51-54-4
|
1 | _ |
|
24
|
Вал в сборе с колесом турбины
|
51-54-101СП
|
1 | _ |
|
25
|
Кольцо
|
51-54-11
|
2 | _ |
|
26
|
Подшипник
|
51-54-8
|
1 | _ |
|
27
|
Планка
|
51-54-20
|
3 | _ |
|
28
|
Пластина стопорная
|
700-31-2593
|
3 | _ |
|
29
|
Болт М8-6gх12.88.35.089
|
М8-6gХ12.88.35.089
|
6 | _ |
|
30
|
Кольцо
|
51-54-19
|
1 | _ |
|
31
|
Планка
|
51-54-12
|
1 | _ |
