Сборочные единицы и детали трактора/бульдозера Т-170/Б-170
Тележки гусениц Т170

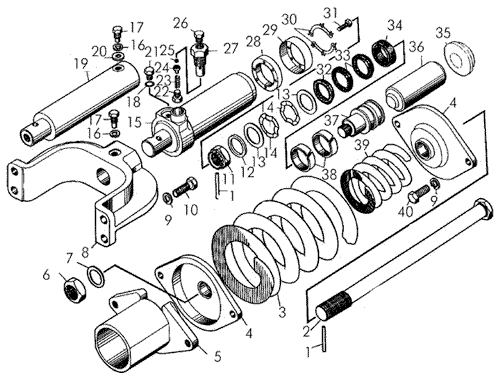

Рис. 93 Механизмы натяжения и сдавания Т-170
|
Поз.
|
Наименование
|
Артикул
|
Кол-во в сборке | Входит в сборку |
|
0
|
Втулка
|
21441
|
1 | _ |
|
0
|
Каток двубортный
|
24-21-170СП
|
3 | 48-21-113СП |
|
0
|
Каток двубортный
|
24-21-170СП
|
3 | 48-21-114СП |
|
0
|
Каток двубортный
|
24-21-170СП
|
2 | 50-21-268СП |
|
0
|
Каток двубортный
|
24-21-170СП
|
2 | 50-21-269СП |
|
0
|
Каток однобортный
|
24-21-169СП
|
5 | 50-21-268СП |
|
0
|
Каток однобортный
|
24-21-169СП
|
5 | 50-21-269СП |
|
0
|
Каток однобортный
|
24-21-169СП
|
6 | 48-21-113СП |
|
0
|
Каток однобортный
|
24-21-169СП
|
6 | 48-21-114СП |
|
1
|
Ролик двубортный
|
50-21-166СП
|
1 | 24-21-170СП |
|
2
|
Крышка
|
24-21-148
|
1 | _ |
|
3
|
Пружина
|
700-38-2752
|
2 | _ |
|
4
|
Кольцо
|
700-58-2158-01
|
2 | _ |
|
5
|
Обойма
|
211220
|
2 | _ |
|
6
|
Манжета
|
700-40-5378
|
2 | _ |
|
7
|
Кольцо
|
24-21-155
|
2 | _ |
|
8
|
Кольцо
|
24-21-156
|
2 | _ |
|
9
|
Болт
|
2816
|
12 | _ |
|
10
|
Шайба
|
24-21-68
|
2 | _ |
|
11
|
Шайба
|
24-21-173СП
|
2 | _ |
|
12
|
Кольцо
|
110-120-58-2-2
|
2 | _ |
|
13
|
Прокладка
|
21443
|
4 | _ |
|
14
|
Прокладка
|
21-21-8
|
2 | _ |
|
15
|
Кольцо
|
700-58-2610
|
2 | _ |
|
16
|
Шайба
|
211238
|
2 | _ |
|
17
|
Прокладка
|
700-40-5377
|
2 | _ |
|
18
|
Подшипник
|
954712К4
|
2 | _ |
|
19
|
Втулка
|
21441
|
1 | _ |
|
20
|
Ролик однобортный
|
50-21-165СП
|
1 | 24-21-169СП |
|
21
|
Пробка
|
700-37-2240
|
1 | _ |
|
22
|
Ось
|
211236
|
1 | _ |
|
23
|
Крышка
|
24-21-149
|
1 | _ |
|
24
|
Болт
|
М8Х16.58.019
|
2 | _ |
