Механизм управления поворотом (продолжение) Т-170

Сборочные единицы и детали трактора/бульдозера Т-170/Б-170
Механизм управления поворотом т170

Механизм управления поворотом (продолжение) Т-170

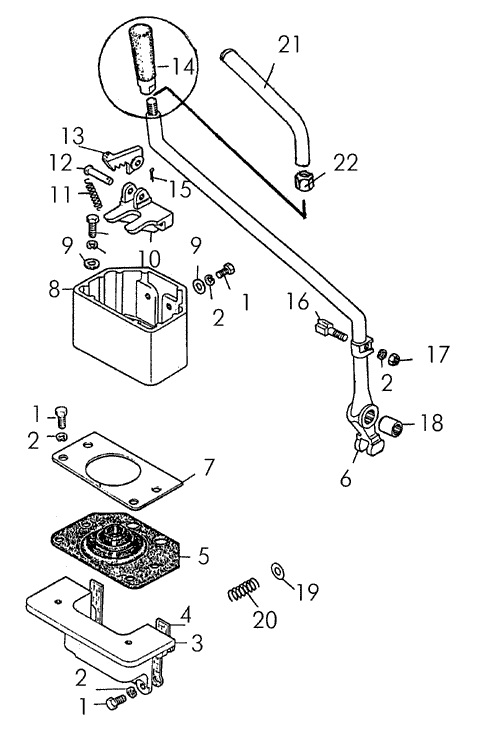

Рис. 69 Механизм управления поворотом (продолжение) Т-170

Поз.
Наименование
Артикул
Кол-во в сборке Входит в сборку
1
Болт
М8Х20.58.019
6 _
2
Шайба
8Т65Г09
7 _
3
Кожух
24-13-6
1 _
4
Прокладка
700-40-3115
1 _
5
Чехол
700-40-7238
1 _
6
Рычаг
24-13-101СП
1 _
7
Рамка
50-13-37
1 _
8
Кожух
50-13-124
1 _
9
Шайба
31386
1 _
10
Кронштейн
64-13-21
1 _
11
Пружина
700-38-2089
1 _
12
Палец
35-13-20
1 _
13
Рычаг
24-13-8
1 _
14
Рукоятка
15202СП
1 _
15
Шплинт 2х14
2Х14
1 _
16
Зуб
35-13-15
1 _
17
Гайка М8Х6.019
М8Х6.019
1 _
18
Втулка
35-13-18
1 _
19
Шайба
3121
1 _
20
Пружина
38346
1 _
21
Рычаг
35-13-11-1
1 50-13-5СП
22
Гайка М12х1,25.6.019
М12Х1,25.6.019
1 50-13-5СП
