Сборочные единицы и детали трактора/бульдозера Т-170/Б-170
Коробка передач т170

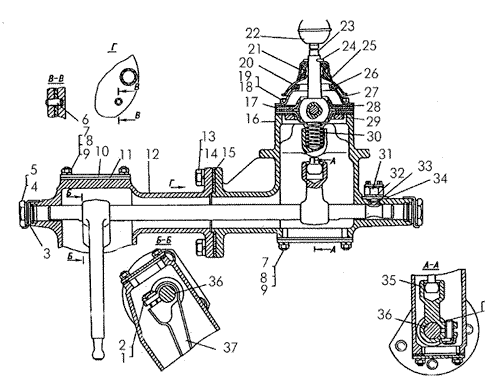

Рис. 67 Механизм переключения передач тракторов болотоходных модификаций Т-170
|
Поз.
|
Наименование
|
Артикул
|
Кол-во в сборке | Входит в сборку |
|
0
|
Выключатель ВК-4183716000-Т
|
ВК-4183716000-Т
|
1 | _ |
|
0
|
Кольцо
|
КО50Х70-2
|
1 | _ |
|
0
|
Коробка передач тракторов Т-170Б.01
|
20-12-9СП
|
1 | _ |
|
0
|
Коробка передач тракторов Т-170М1Б.01
|
20-12-0-01СП
|
1 | _ |
|
0
|
Механизм переключения передач
|
20-12-131СП
|
1 | 20-12-9СП |
|
0
|
Механизм переключения передач
|
20-12-131СП
|
1 | 50-12-15СП |
|
0
|
Механизм переключения передач
|
20-12-132СП
|
1 | 20-12-9СП |
|
0
|
Механизм переключения передач
|
20-12-132СП
|
1 | 50-12-15СП |
|
0
|
Прокладка
|
40819-1
|
3 | _ |
|
0
|
Прокладка
|
700-40-3254-1
|
1 | 20-12-130СП |
|
0
|
Проставка
|
20-12-129СП
|
1 | 20-12-132СП |
|
0
|
Проставка
|
20-12-130СП
|
1 | 20-12-131СП |
|
1
|
Пластина стопорная
|
700-31-2542
|
2 | _ |
|
2
|
Болт
|
700-28-2336
|
4 | _ |
|
3
|
Прокладка
|
40588
|
4 | _ |
|
4
|
Пробка
|
700-37-2154
|
2 | _ |
|
5
|
Шайба
|
31368
|
2 | _ |
|
7
|
Гайка М8х1.6.019
|
М8Х1.6.019
|
8 | _ |
|
8
|
Шайба
|
8Т65Г09
|
8 | _ |
|
10
|
Крышка
|
18-12-246
|
2 | _ |
|
11
|
Прокладка
|
700-40-3072-01
|
2 | _ |
|
12
|
Проставка задняя левая
|
20-12-86
|
1 | 20-12-130СП |
|
12
|
Проставка задняя правая
|
20-12-85
|
1 | 20-12-129СП |
|
13
|
Болт
|
700-28-2621
|
1 | 20-12-129СП |
|
13
|
Болт
|
700-28-2621
|
4 | 20-12-130СП |
|
14
|
Шайба
|
16ОТ65Г09
|
4 | 20-12-129СП |
|
15
|
Прокладка
|
700-40-3254
|
1 | 20-12-129СП |
|
16
|
Проставка передняя левая
|
20-12-84
|
1 | 20-12-130СП |
|
16
|
Проставка передняя правая
|
20-12-80
|
1 | 20-12-129СП |
|
17
|
Фланец шаровой
|
13317
|
2 | _ |
|
18
|
Болт
|
М10Х30.58.019
|
4 | _ |
|
20
|
Крышка
|
13319
|
1 | _ |
|
21
|
Крышка
|
13591
|
1 | _ |
|
22
|
Рукоятка
|
13310СП
|
1 | _ |
|
23
|
Рычаг
|
18-12-161СП
|
1 | 20-12-132СП |
|
23
|
Рычаг
|
18-12-162СП
|
1 | 20-12-131СП |
|
25
|
Колпачок
|
46612
|
1 | _ |
|
26
|
Кольцо
|
40820
|
1 | _ |
|
27
|
Фланец шаровой
|
13318
|
1 | _ |
|
28
|
Прокладка
|
40819
|
3 | _ |
|
29
|
Кольцо
|
13360
|
1 | _ |
|
30
|
Пружина
|
38325
|
2 | _ |
|
31
|
Выключатель ВК-418-3716000
|
ВК-418-3716000
|
1 | _ |
|
32
|
Прокладка
|
21-12-50
|
7 | 20-12-132СП |
|
33
|
Кольцо
|
014-018-25-2-5
|
1 | 20-12-132СП |
|
34
|
Пластина
|
18-12-411
|
1 | 20-12-132СП |
|
35
|
Хвостовик
|
20-12-91
|
1 | _ |
|
36
|
Валик
|
20-12-92
|
1 | 20-12-132СП |
|
36
|
Валик
|
20-12-79
|
1 | 20-12-131СП |
|
37
|
Рычаг
|
20-12-90
|
1 | _ |
|
0
|
Штифт
|
32349
|
1 | 20-12-130СП |
|
5
|
Шайба
|
31368
|
2 | _ |
|
6
|
Штифт
|
32349
|
1 | 20-12-129СП |
|
8
|
Шайба
|
8Т65Г09
|
8 | _ |
|
9
|
Шпилька 2М8х1,25-3p/1-6gх18.66.016
|
2М8Х1,25-3p/1-6gХ18.66.016
|
8 | _ |
|
14
|
Шайба
|
16ОТ65Г09
|
4 | 20-12-129СП |
|
14
|
Шайба
|
16ОТ65Г09
|
4 | 20-12-130СП |
|
19
|
Шайба
|
10ОТ65Г09
|
4 | _ |
|
24
|
Шплинт
|
4Х32
|
1 | _ |
