Сборочные единицы и детали трактора/бульдозера Т-170/Б-170
Муфта сцепления Б170

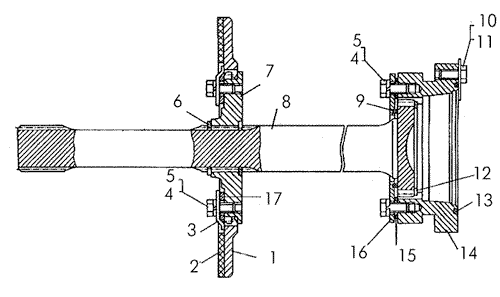

Рис. 73 Детали муфты сцепления болотоходных тракторов Т-170
|
Поз.
|
Наименование
|
Артикул
|
Кол-во в сборке | Входит в сборку |
|
1
|
Тормозок
|
18-14-140-1СП
|
1 | 18-14-4СП |
|
1
|
Тормозок
|
18-14-140-1СП
|
1 | 20-14-2СП |
|
2
|
Накладка фрикционная
|
18-14-135
|
1 | 18-14-140-01СП |
|
3
|
Пластина
|
18-14-122
|
4 | _ |
|
4
|
Болт
|
М12Х25.88.45.019
|
8 | 20-14-2СП |
|
4
|
Болт
|
М12Х25.88.45.019
|
8 | 18-14-4СП |
|
5
|
Шайба
|
12ОТ65Г09
|
4 | 20-14-2СП |
|
5
|
Шайба
|
12ОТ65Г09
|
4 | 18-14-4СП |
|
6
|
Кольцо
|
700-58-2412
|
2 | 20-14-2СП |
|
7
|
Муфта
|
20-14-21
|
1 | 20-14-2СП |
|
8
|
Вал болотохода
|
20-14-24
|
1 | 20-14-2СП |
|
9
|
Кольцо
|
46812
|
2 | _ |
|
10
|
Болт
|
12304
|
8 | _ |
|
11
|
Пластина замковая
|
31545
|
4 | _ |
|
12
|
Кольцо
|
700-58-2520
|
1 | _ |
|
13
|
Кольцо
|
21363
|
1 | _ |
|
14
|
Муфта
|
20-14-25
|
1 | 20-14-2СП |
|
15
|
Прокладка
|
700-40-5259
|
1 | _ |
|
15
|
Прокладка
|
700-40-5259-1
|
1 | _ |
|
16
|
Крышка
|
18-14-125
|
1 | _ |
|
17
|
Крышка
|
20-14-22
|
1 | 20-14-2СП |
